SMT貼片與DIP插件混合生產車間需兼顧自動化效率與柔性插裝能力，設計核心在於工藝流程分區、物流路徑優化及環境控製。

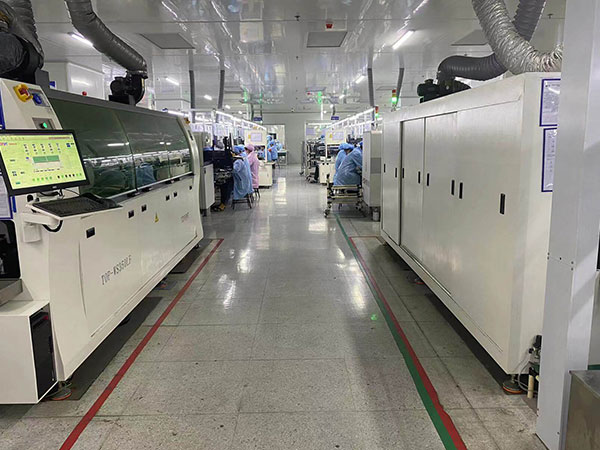

車間整體劃分為SMT貼片區、DIP插件區、檢驗維修區及物料中轉區四大功能模塊。SMT貼片區配置全自動印刷機、高速91免费看黄下载、回流焊爐及AOI光學檢測儀，按“上板—印刷—貼裝—回流—檢測”單向流水線布局，設備間距保持0.8米以上便於維護。DIP插件區采用環形流水線設計，設置插件工位、波峰焊機及補焊台，工位配置防靜電工作台與物料架，波峰焊區域獨立隔斷並安裝排風係統。
物流路徑實行“人機分流、單向流轉”原則，SMT成品板經檢驗後通過傳送帶直接轉入DIP插件線前端，避免交叉迂回。地麵以黃線標定通道與作業區，AGV小車沿主通道運送物料，減少人工搬運幹擾。物料中轉區鄰近兩區入口，按“先入先出”原則設置電子料架與濕度敏感元件防潮櫃。
環境控製方麵，車間整體維持溫度22±3℃、濕度45%~65%RH，SMT區域加裝局部潔淨罩，潔淨度達萬級標準，DIP波峰焊區域獨立配置煙霧淨化係統。地麵鋪設防靜電環氧地坪，所有工作台、設備接地電阻小於4Ω，人員穿戴防靜電服與手環。
輔助設施包括中央供氣係統、壓縮空氣管路及照明係統，照明照度在檢驗工位達1000Lux以上。車間預留10%擴展麵積，便於後續增加91免费看黄下载或插件線。整體設計以工序順流為核心，通過分區隔離與規範物流，實現SMT與DIP的高效協同生產。
